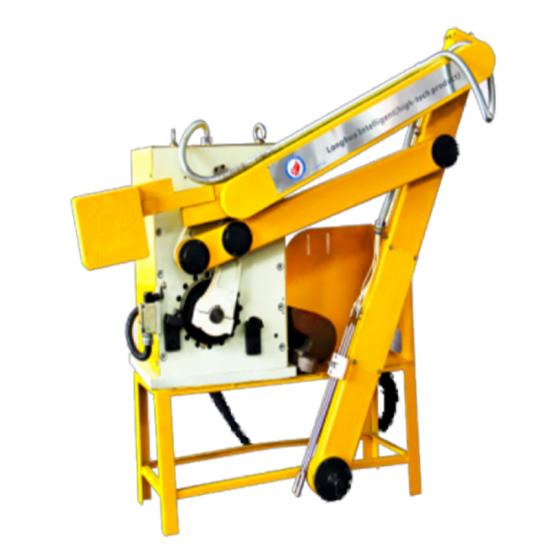

Робот Ladler и система Ladling
Высококачественные роботы-ковши с сервоприводом играют важную роль в процессе литья под давлением, поскольку ковши неправильного размера могут привести к значительным затратам на переплавку. Усовершенствованная автоматизированная роботизированная литниковая система от Longhua Die Casting Machine Co., Ltd. обеспечивает точность 99% +% и может непрерывно выливать расплавленный металлический раствор из печи в загрузочный стакан машины для литья под давлением.
Точная, безопасная, воспроизводимая производительность
Наши продукты оснащены серводвигателями и приводами, которые обеспечивают четырехосевой сервопривод, а наша запатентованная схема системы Smart Probe ™ Ladler предотвращает погружение. Наша система программирования программного обеспечения совместно разработана Китайской академией наук, и наша компания, имеющая сертификат национального патента, может переключать несколько языков, имеет возможность модификации, может быть написана в соответствии с вашими производственными потребностями.
Идеальная послепродажная гарантия
С 1982 года компания Longhua Die Casting Machine Co. LTD занимается производством машин для литья под давлением, оборудованием для автоматизации производства машин для литья под давлением и периферийными аксессуарами для машин для литья под давлением. Вы покупаете у нас каждое устройство, имеющее устройство собственного производства и производственную информацию, мы предоставим услуги под ключ, от проектирования, производства до установки и отладки с этой целью, мы обеспечим ваш опыт и снизим ваши производственные затраты, сопровождение для вашей эффективности производства
Технические характеристики сервоковша
робот:1. Основными аксессуарами и электрическими компонентами являются импортные детали, управление ПЛК, настройка выбора произвольной функции сенсорного экрана;
2. Конструкция шатуна, двойной сервопривод, прямое соединение редуктора, улучшают стабильность и срок службы машины;
3. Высокая точность подачи супа, повышение скорости ходьбы и стабильности бега, а также эффективная производственная мощность;
4. Ручка вперед/назад и наполнение супа/суп с управлением серводвигателем, скорость можно регулировать; Функция моторного тормоза, алюминиевый суп не легко пролить;
5. С функцией отображения кода неисправности, легко ремонтируется.

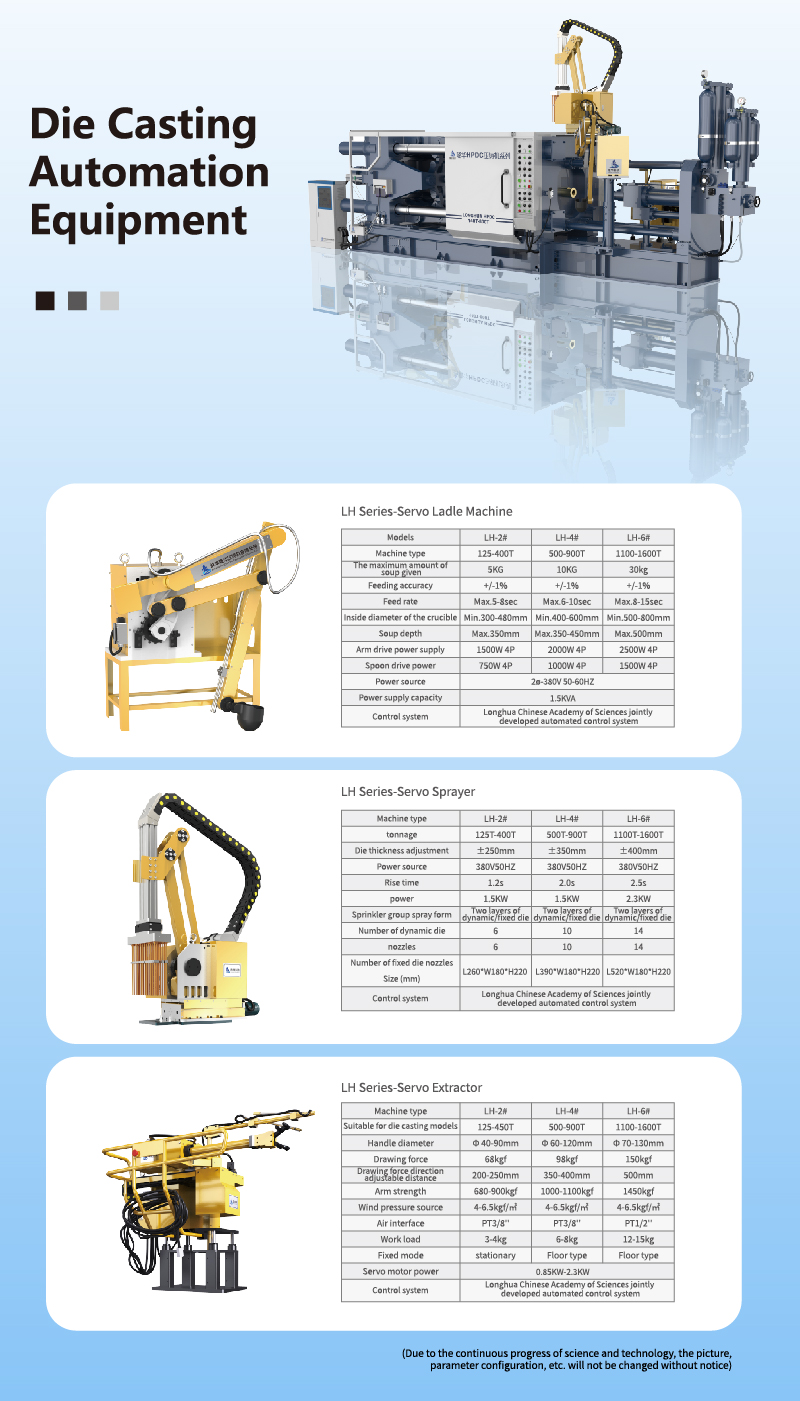

Основные параметры серво-ковшового робота:
|
Характеристики /модели |
2# |
4# |
5# |
6# |
|
Подходит для литья под давлением моделей |
50 -4 5 0Т |
5 0 0- 9 00T |
100 0-1300T |
1600-3000 т |
|
Дайте максимальное количество супа |
4,5 кг |
10 кг |
20 кг |
35 кг |
|
С точностью до алюминиевой воды |
+/-1% |
+/-1% |
+/-1% |
+/-1% |
|
Скорость разливки алюминиевой воды |
Максимум. 5 - 8 сек. |
Макс.1 0-15 сек |
Максимум. 15-25 сек |
Максимум. 35 сек |
|
Внутренний диаметр тигля |
Мин.300-480мм |
Мин.520-550мм |
Мин. 800 мм |
Мин. 850 мм |
|
Возьмите глубину супа |
Макс.350мм |
Макс.350-450мм |
Максимум. 500 мм |
Максимум. 500 мм |
|
Мощность ручного привода |
1500 Вт, 4 шт. |
20 00 Вт 4P |
2500 Вт, 4 шт. |
3000 Вт 4P |
|
Ложка управляет источником питания |
750 Вт, 4 шт. |
1000 Вт 4P |
1500 Вт, 4 шт. |
200 0 Вт 4П |
|
Источник питания |
2ø-380В 50-60Гц |
2ø-380В 50-60Гц |
2ø-380В 50-60Гц |
2ø-380В 50-60Гц |
|
Мощность |
1,5 кВА |
1,5 кВА |
1,5 кВА |
1,5 кВА |
|
Рабочий источник питания |
DC24V |
DC24V |
DC24V |
DC24V |
|
Вес машины |
350-400 кг |
450-500 кг |
600 кг |
800 кг |
|
Размер машины |
1300*650*1100 |
1300*650*1100 |
1300*650*1100 |
/ |
Основная конфигурация серво-ковшового робота:
|
Имя |
Отдел НИОКР/ Модели |
Производство ( происхождение ) |
|
Компьютерное программирование |
Институт Хэфэй Китайской академии наук * Бэнбу Лунхуа |
Бэнбу Лунхуа (Китай) |
|
Серводвигатель Xinjie + привод |
MS5G-130STE-CS07220BZ-21P5 |
Синьцзе (Китай) |
|
Серводвигатель Xinjie + привод |
MS5H-60STE-CS0133OB-20P4 |
Синьцзе (Китай) |
|
Человеко-машинный интерфейс |
ТГ765-МТ |
Синьцзе (Китай) |
|
несущий |
6208/6207/6206 ... |
НСК ( Япония ) |
|
Цепь |
40М/50# |
KCM ( Япония ) |
|
Реле _ |
RXM2L2B2BD/24 В постоянного тока/24 переменного тока |
Шнайдер (Франция) |
|
Линия высокой температуры |
2,7 м *4=10,8 м |
Краби (Япония) |
|
Переключатель операции |
XB2BD21C/XB2BD53C |
Шнайдер, ( Франция ) |
|
Блок питания |
РЭШ-50-24 |
Мин Вэй (Тайвань, Китай) |
|
Редуктор Niklas RV |
BX40E-153-Ф |
Сучжоу (Китай) |
|
Планетарный редуктор Николая |
АБ60-40 |
Сучжоу (Китай) |
|
Программируемый логический контроллер PLC |
FX5U-40MT/ES |
Мицубиси (Япония) |
